제품 소개
일반적인 Near 필드 프로브(probe)를 이용하여 PCB 보드상에 부품이나 harness 또는 케이스 조립 유무와 관계없이 2차, 3차원 구조물 DUT의 EMC/EMI 현상을 정확하게 또한 반복적으로 빠르게 측정할 수 있는 고해상도의 측정 장비입니다.

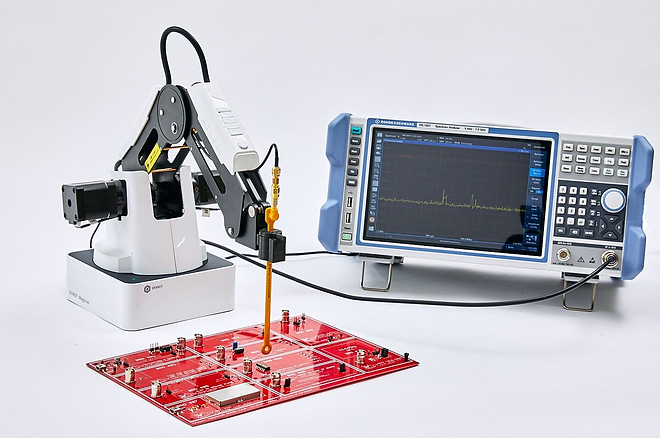

EMProbe를 사용하면 PCB 및 설계 엔지니어가 일반 기성 휴대용 프로브를 사용하여 EMC/EMI 문제를 진단할 수 있습니다. 사용하기 쉬운 로봇 팔(arm)은 모든 방향에서 프로브의 움직임을 제어하고 외부 스펙트럼 분석기는 결과를 제공합니다. EMViewer 소프트웨어는 로봇 팔을 제어하는 데 사용되며 외부 스펙트럼 분석기는 결과를 수집하고 분석합니다.

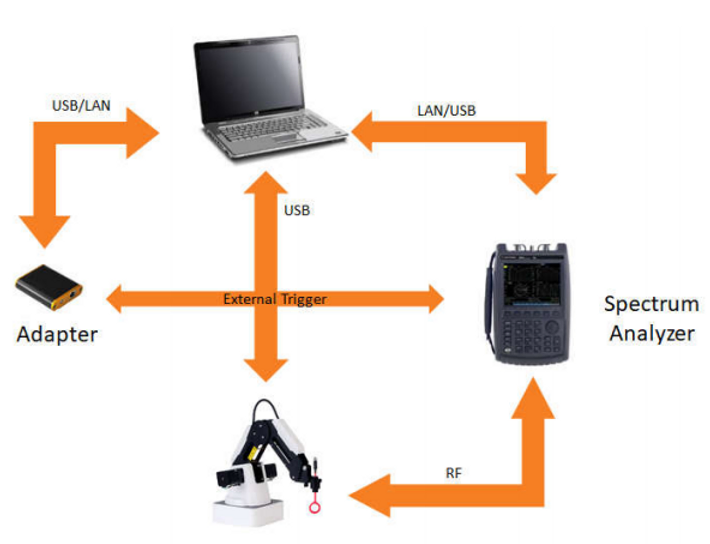

시스템 구성도
기능
Capability
Spectral 스캔(주파수 스캔), spatial 스캔(필드스캔), 피크홀드, 연속스캔, 스크립팅, Spectral & Spatial 동시
스캔, 자동 측정결과 리포트 기능
Spatial 스캔 시간
원하는 영역에 대해 실시간 연속 측정 또는 초고속 싱글스캔. 스펙트럼아날라이저 성능에 따름
Spectral 스캔 시간
주파수 대역폭 100MHz, 100KHz RBW 설정으로 10 x 10cm 보드 측정시간은 단지 45초 소요.
Keysight 및 로데슈바르츠 스펙트럼 아날라이저
Keysight 및 로데슈바르츠 spectrum analyzer 지원. 구체적인 내용은 당사 홈페이지 참조.
기타
OS: Windows 10/ 호환 CAD 형식: Gerber RS-274X

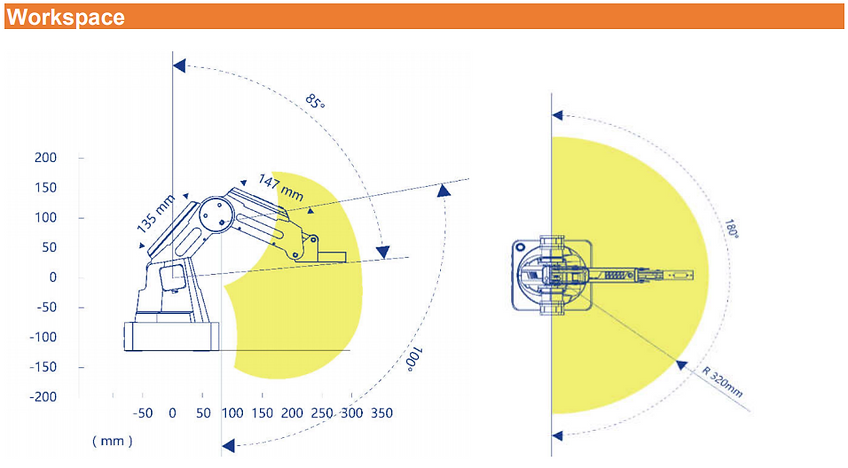

측정 공간
동영상 - EMI/EMC 진단하기
보드의 3차원 측정 - 부품, 케이블, 하우징 상태에서 측정.
