TRX 무선 시뮬레이션 & 테스트솔루션

 5G NR sub-6GHz 및 mmWave 28GHz

** OAI (OpenAirInterface) SDR 오픈소스를 이용하여 유일하게 성공적으로 개발된

     mmWave 테스트 장비 TRX Wireless Test Set **

EMC 필터 효과 분석

** 5GNR (Sub-6GHz/ mmWave) 대역에서 세계 최고 속도의 빔포밍/빔콘트롤/

    빔트래킹 솔루션으로 최고의 가성비를 제공 **

** Keysight 표준 기술 지원 **

     - LTE, 5GNR (Sub-6GHz/ mmWave) 및 밀리미터웨이브 안테나

     - 802.11a/b/n/p/ah/ac, 802.11ax 및 Bluetooth, Low Energy (LE)까지 지원

     - 동시에 4개의 DUT를 테스트할 수 있는 최고 가성비의 환경

     - Keysight Pathwave 89600 신호분석기(VSA) 포함, 신호발생기(VSG)

       네트워크분석기(VNA) 등의 계측기 기능 제공.

  효율을 높이기 위한 생산계획

TRX SDR (Software Defined Radio)

TRX 6000 / 7000 시뮬레이션 & 테스트 플랫폼

4G LTE, 5G NR , 표준 WLAN 및 커스텀 OFDM Waveform의 물리층(physical layer)에 대한 포괄적인

  테스트 커버리지

Time Division Duplex (TDD) 및 Frequency Division Duplex (FDD) 지원

RF Bandwidth: 8 x 100 MHz 컴포넌트 CA (Carrier aggregation) 지원

16 x 16 MIMO 지원

5G NR sub-6GHz & mmWave Channel Sounding

Flexible SDR 플랫폼 “MATLAB & C++”: 본 시스템은 AWG, Spectrum Analyzer, Signal Generator,

   Signal Analyzer, Network Analyzer 및 리얼타임 two-way radio transmission에 적용 가능.

TRX Transceiver의 응용분야

LTE  Non-Signaling 테스트에 적용

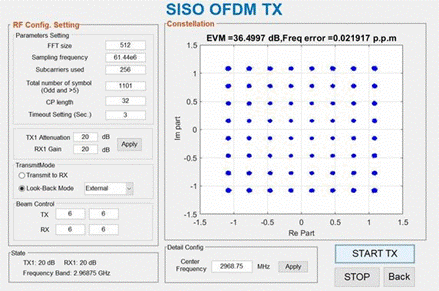

SDR  OFDM TX-RX 에 적용

무선 비디오 전송에 적용

멀티 MIMO 8 x 8 로 적용

VNA (Vector Network Analyzer)로 적용

DPD 알고리즘 - Digital Pre-Distortion

TRX 기능

SIMA 2800A/B  Phased Array 밀리미터웨이브 안테나

‣ Multi-user MIMO(MU-MIMO): Point to Point 또는 Point to Multi-point 통신

‣ 밀리미터웨이브 안테나 내부에 Up/Down-converter 적용

‣ 2D Beam Forming (120° 전송각도

Dual-polarization : 2 레이어 전송

‣ 스케일러블 안테나 모듈 방식 적용

‣ 프로그래밍이 가능한 beam 패턴 & 변경이 가능한 beam 폭

Beamformingbeam tracking 수행

‣ 기업용 표준 mmWave phased array 안테나 제품

IMA 2800A

IMA 2800B

120°  FoV

Multiple MIMO/ Mutiple User-MIMO 블록 다이어그램

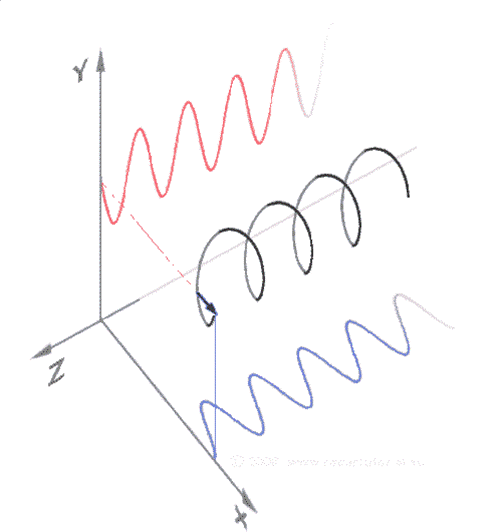

SIMA 2800A/B  Dual-Polarization

Vertical Feed

Point

Horizontal Feed

Point

SIMA 2800A/B  Beam 콘트롤

Under Construction

SIMA 2800A/B  고속 Beamforming 기능

SIMA 2800A/B  Beam 콘트롤용 API

•UserDefineTable (사용자정의 테이블)

✓ 이 기능에서 사용자는 자신만의 32개 빔 테이블을 정의하여 mmWave 모듈에 로딩할 수 있다.

✓ Beam0 및 beam1, Attenuation (dB) 및 phase (degree)의 예문.

TRX Wireless Test Set

•TRX는 최적의 5G NR Sub-6 GHz 및 mmWave 28GHz를 지원하는 SDR 방식의 T&M 시스템.

   ✓ 8 x 100MHz BW 로 16 x 16 MIMO 시스템까지 지원

   ✓ Beamforming / Beam tracking 구현을 위한 Dual-Polarization Phased Array 액티브 안테나



•TRX는 4G LTE / WLAN 802.11a/g/n/ac / NB-IOT / 5G NR 테스트 환경을 제공.

  ❖ LTE non-signaling 테스팅

  ❖ 5G NR non-signaling 테스팅

  ❖ 5G NR Signaling 테스팅

   ‣ 5G NR CPE(고객 댁내 장치) / Small Cell – ODM(개발자 제조) 솔루션.
