Introduction

​

솔리드웍스와 그외 다른 전자캐드 툴이나 장비들과의 데이터 연동을 위한 솔루션을 소개해 드립니다.


STL to Gerber

​

Gerber 데이터(RS274X)는 3D 설계 툴에서 마스크 제작을 위해 포토플로터를 사용하려 할 때 필요합니다. Solidworks를 통해 DXF 파일로 변환할 수 있음에도 왜 STL2GBR 라는 변환 툴이 따로 필요한 걸 까요? 그 이유는 DXF로부터 거버 데이터로의 변환이 정확하게 이루어지기가 어렵기 때문입니다.

STL to GDSII

​

GDSII 형식은 반도체 생산 공정에 필요한 마스크 데이터 입니다. MEMs, 센서 및 Microfluidic 소자와 같은 품목들을 위해 STL2GDS툴에는 유효한 GDSII 마스크 데이터를 얻기 위한 모든 스라이싱과 데이터 정제 작업이 포함됩니다.

Solidworks로 import하기

​

Read3Di는 멀티 레이어 보드와 IC 설계 데이터를 3D 모델 형태로 imprt 합니다. Solidworks API를 이용하여 진행합니다. 3D 모델을 위한 개선된 FEA 옵션 모듈이 있어서 기구, 열 및 전자기(EM) FEA 시뮬레이터 절차에 따라 이용이 됩니다.

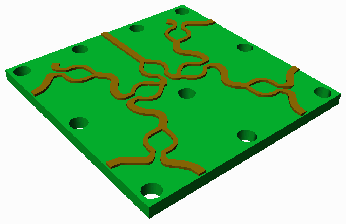

전자캐드 데이터를 Solidworks로 Import 하기

​

PCB 보드, IC 패키지 및 심지어 반도체 회로 설계자들은 레이아웃 데이터를 3D 모델 형식으로  SOLIDWORKS로 import 해야할 필요가 있습니다. 이러한 작업은 수행하기가 어렵우며 그 이유로는:

  • a) 많은 다양한 전자캐드 데이터 형식들이 존재합니다

  • b) 2D 구조를 3D 형태로 확장하기 전에 많은 데이터 정제 작업이 필요합니다.

  • c) 취급이 가능한 정도의 3D 파일 사이즈로 생성하기 위해서는 경우에 따라 데이터 필터링이 필요합니다.

변환 절차

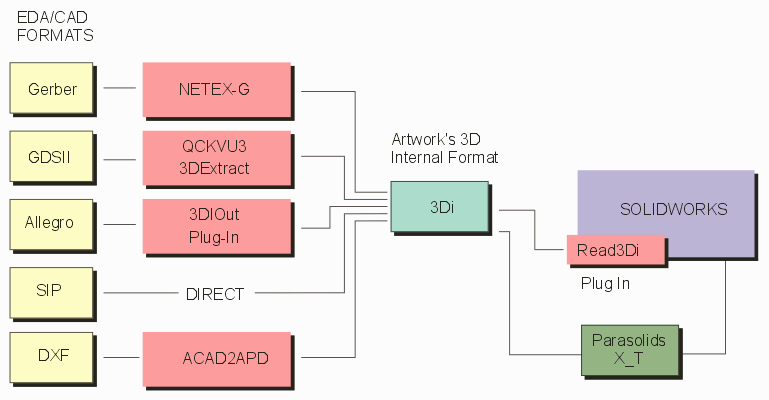

아래의 블록 다이어그램에 당사 제품의 접근 방법이 정리되어 있습니다:


클릭하면 관련 페이지로 넘어 갑니다....

입력 데이터의 컨디셔닝/정제 (Conditioning)


Import할 EDA 데이터는 우선 정제("conditoned") 가 되어야 합니다. 이 작업에는 2D 구조를 3D 구조로 확장하기 위하여 중복 데이터를 컨투어(contour)하고 부정확한 데이터를 수정하며 각각의 레이어에 높이와 두께를 지정하는 작업이 포함됩니다.

일반적인 중간 형태의 파일 형식 3Di


이 데이터 정제용 소프트웨어의 결과는 3Di 로 알려져 있습니다. 당사의 미국의 본사인 Artwork사는 2004년에 3D로 IC 패키지를 모델링하기 위하여 3Di 형식을 개발하였습니다. 컨덕터와 유전체, 비아, 와이어본드, 솔더볼 등 멀티플 레이어를 지원합니다. 일단 3Di 파일을 생성하면 SOLIDWORKS의 플러그인인 Read3Di 툴이 해당 데이터를 솔리드웍스로 가져 옵니다.

대체 형식의 한가지 - Parasolid


Read3Di 사용에 있어 한가지 중요한 잇슈는 큰 사이즈의 3Di 파일을 import와 관련 된 사항입니다. 2D 구조를 3D로 확장하면서 증가하는 파일 사이즈로 인하여 Solidworks의 3D 구조 변환 시간이 이상적으로 길어지는 것이 될 것 입니다. 이러한 문제를 해결하기 위한 보낸 다년간의 시간에 효과적인 방법을 찾아내지 못하였습니다. 대체 방법이기는 하지만 여전히 시간이 많이 소요되는 STEP 형식 등을 실험하는 동안 parasolid 형식(X_T)이 아주 빠른 대안임을 찾아 내었습니다. Solidworks가 자사 모델링 엔진으로 Parasolod 커널을 사용하기 때문으로 판단 됩니다. 몇 개월간의 개발을 통해 실제 사용이 가능한 parasolid 결과를 갖게 되었습니다.  좀더 자세한 사항은 ...

.

필요한 2가지 모듈


전자캐드 데이터 형식을 Solidworks로 변환하려면 2가지 모듈이 필요합니다.

- 한가지는 3Di 데이터로 변환하고 정제하기 위한 변환 툴이고

- 다른 한가지는 Read3Di 플러그인 입니다.



한가지 예외적으로 Cadence의 SIP 툴은 직접 3Di 형식으로 출도 할 수 있습니다.
